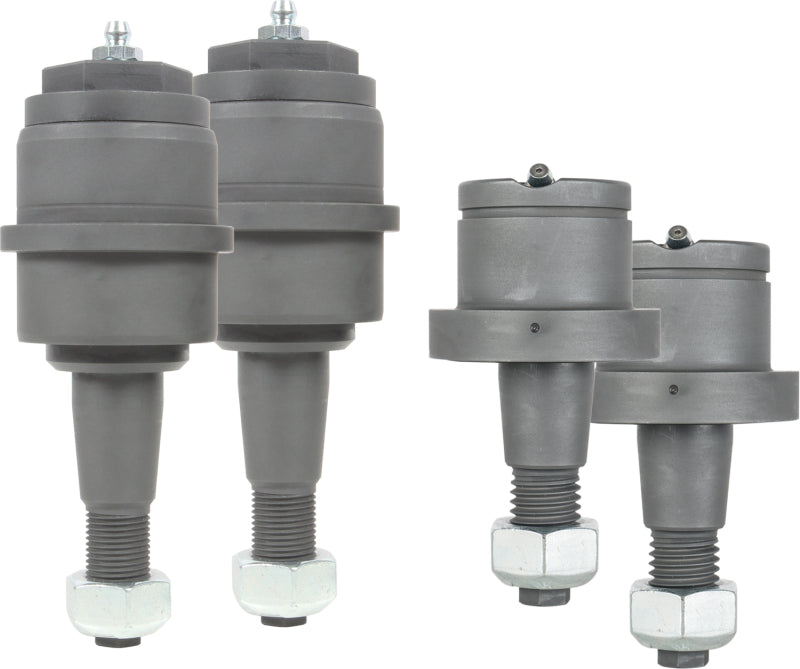

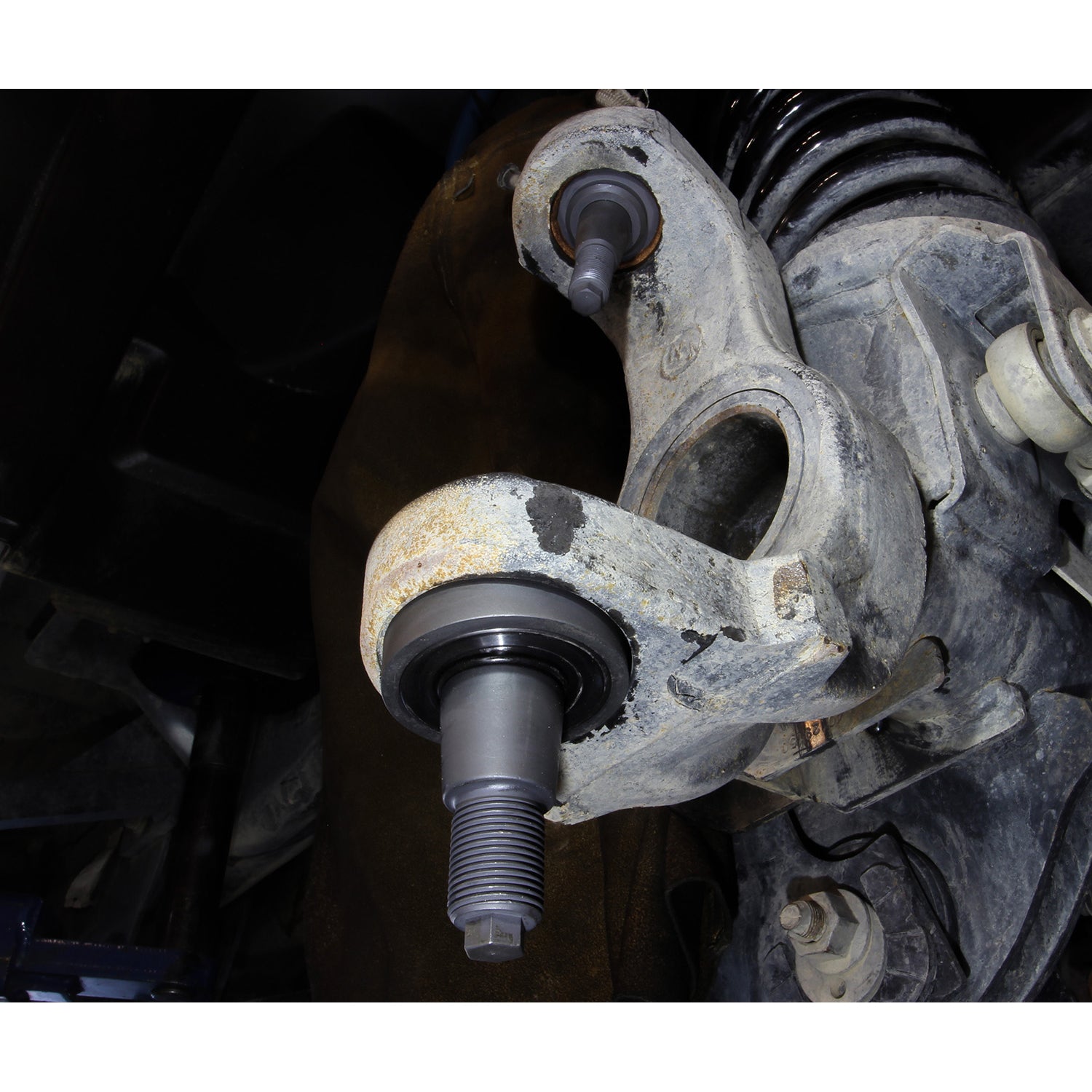

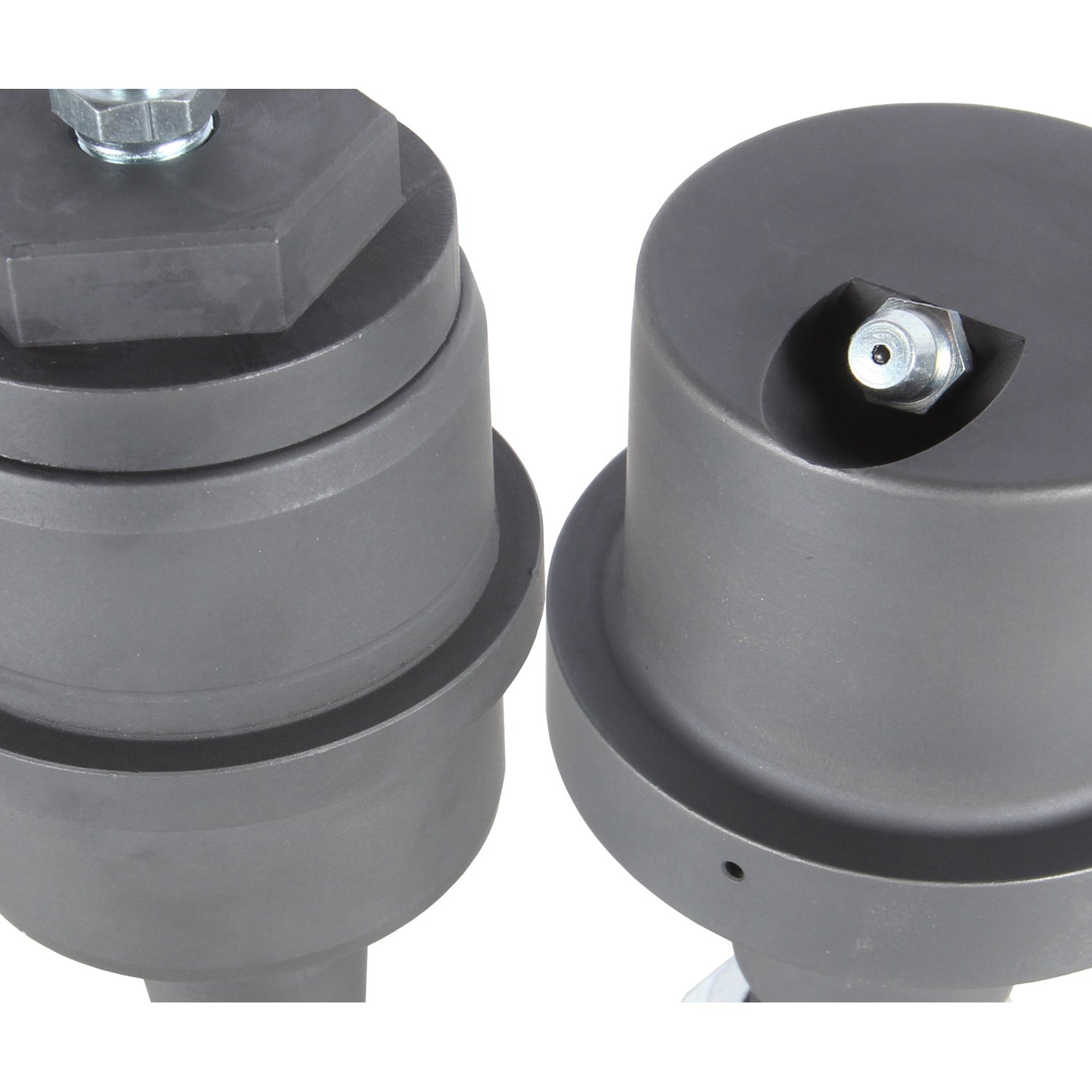

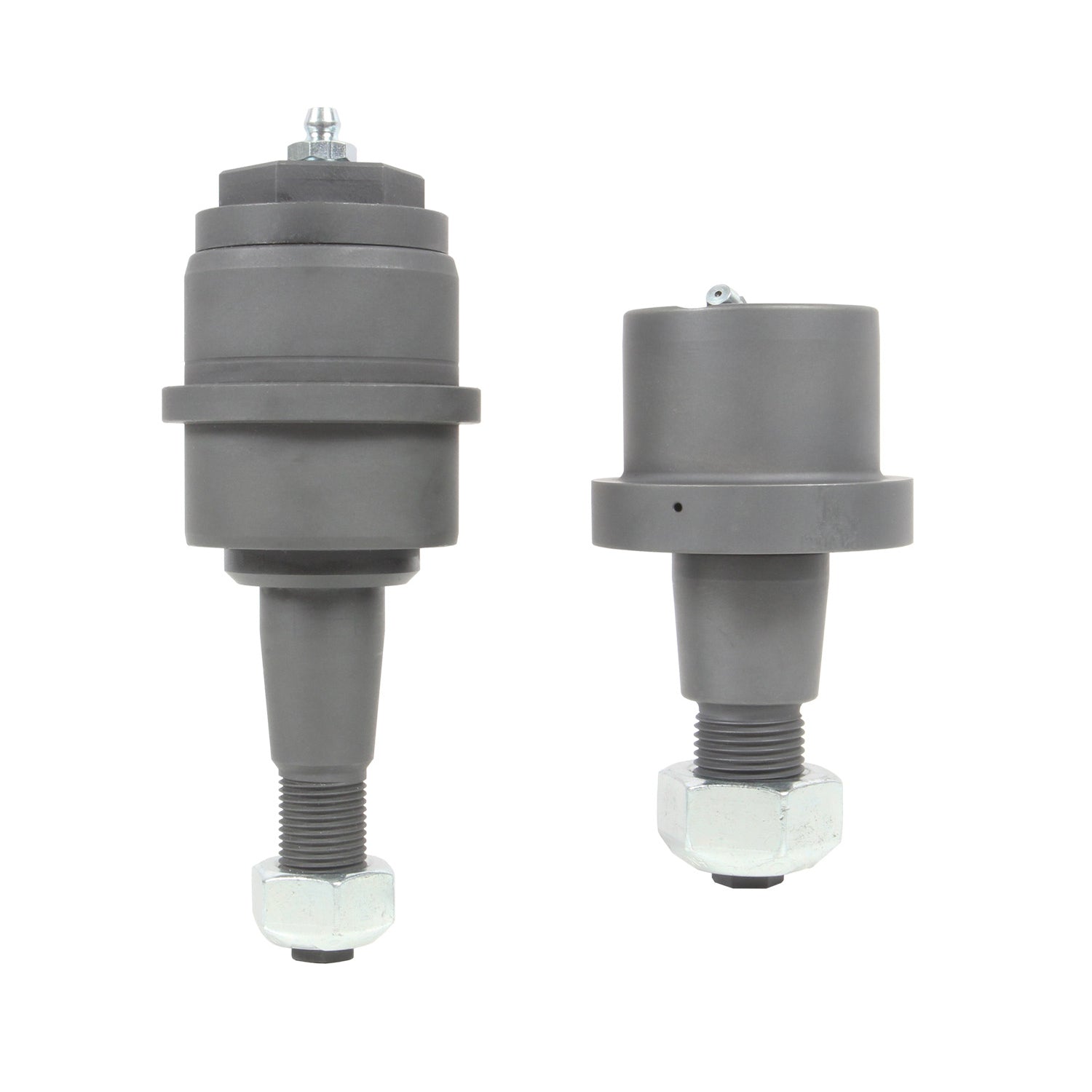

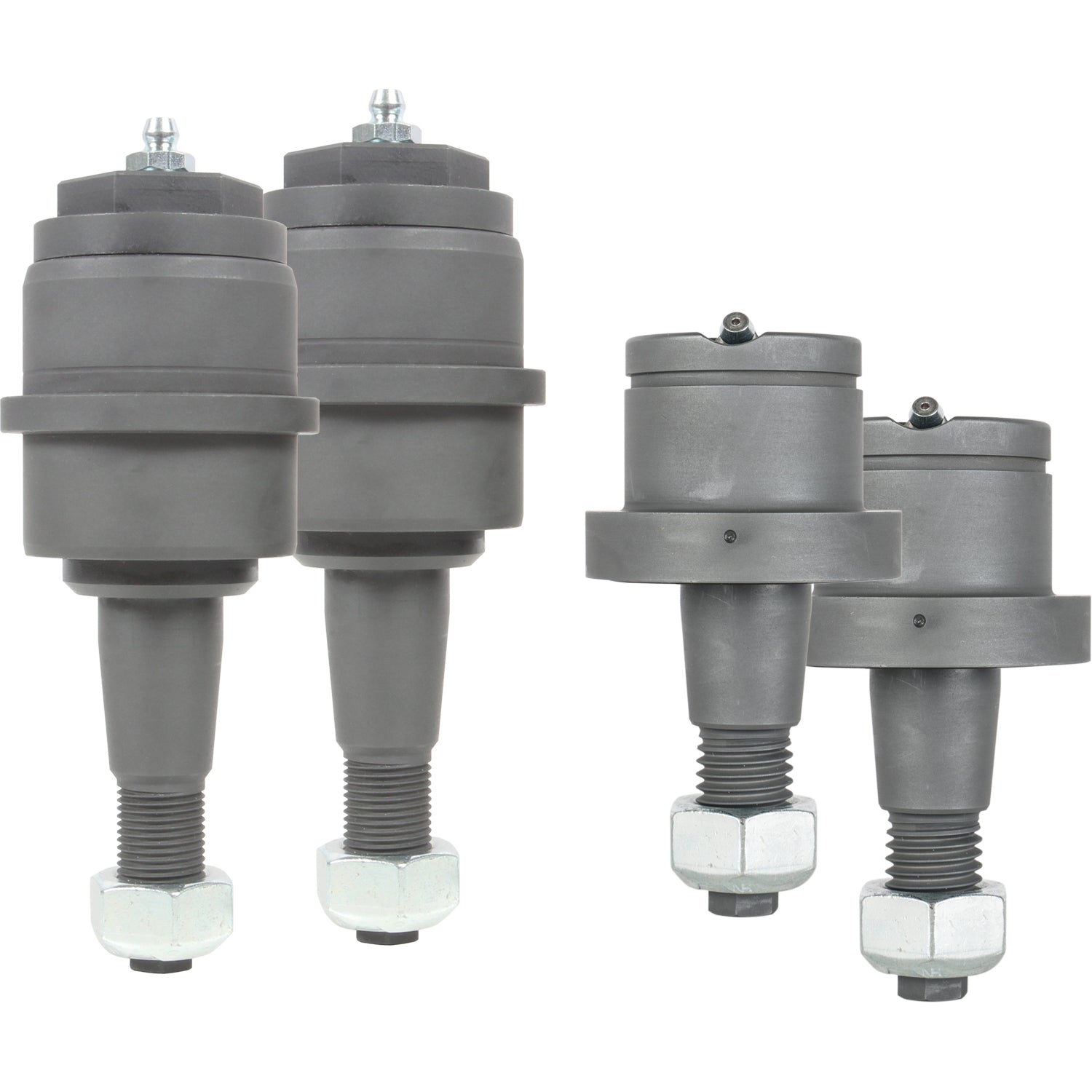

Les rotules sont constituées d'une rotule inférieure et d'un pivot supérieur flottant. La rotule supérieure est conçue comme un point de pivot déterminant l'axe de déplacement de la rotule et ne subit donc qu'une charge latérale. La rotule inférieure suit la rotule sur un axe imparfait ; la rotule inférieure sphérique est nécessaire pour permettre à la rotule de se déplacer librement avec seulement une légère course verticale pendant son cycle de braquage. Les rotules supérieures Carli Extreme-Duty sont dotées d'un axe et d'un logement, mais le chapeau de l'axe est en contact avec le logement. Cela crée une seconde surface d'usure pour mieux répartir la charge appliquée latéralement à la rotule, tout en offrant la même sécurité qu'une rotule d'origine : l'axe ne peut pas être tiré à travers le fond du logement de la rotule. De plus, l'absence de manchon isole les surfaces d'usure, éliminant ainsi le point de rupture. Un joint Viton au fond du logement empêche les éléments environnementaux de pénétrer dans la rotule. Les rotules inférieures sont dépourvues de chemises. Au sommet, une surface d'usure en bronze précontrainte par un ressort à disque, une rondelle de sécurité et un circlip assure un maintien parfait des surfaces d'usure des rotules pour des performances optimales. Les matériaux et le procédé jouent un rôle important dans la durabilité et les performances exceptionnelles des rotules Carli Extreme-Duty. Tout commence par le masquage. Toutes les surfaces, à l'exception de la surface d'usure, sont recouvertes d'un placage de cuivre. Une fois le placage terminé, les rotules passent à la cémentation. Cette cémentation crée une surface extrêmement dure avec une dureté de surface (profondeur de pénétration) de 20 à 25 millièmes. Une fois la cémentation/le traitement thermique terminé, la rotule est débarrassée du masquage en cuivre, ce qui lui confère une dureté exceptionnelle. L'ensemble de la rotule est ensuite recouvert d'un revêtement gris anticorrosion pour la protéger des intempéries.

Cette pièce convient à :

Année	Faire	Modèle	Sous-modèle
2003, 2005-2010	Esquiver	Bélier 2500	Laramie
2006-2010	Esquiver	Bélier 2500	Power Wagon
2003-2010	Esquiver	Bélier 2500	SLT
2006-2007	Esquiver	Bélier 2500	Sport
2003-2010	Esquiver	Bélier 2500	ST
2008-2010	Esquiver	Bélier 2500	SXT
2010	Esquiver	Bélier 2500	TRX
2006-2007	Esquiver	Bélier 2500	TRX4
2003-2010	Esquiver	Ram 3500	Laramie
2003-2010	Esquiver	Ram 3500	SLT
2006-2007	Esquiver	Ram 3500	Sport
2003-2010	Esquiver	Ram 3500	ST
2008-2009	Esquiver	Ram 3500	SXT
2007	Esquiver	Ram 3500	TRX4
